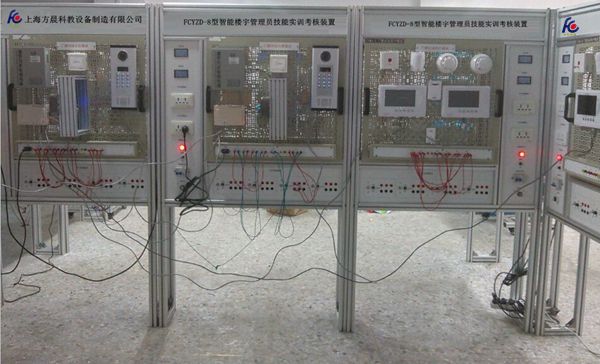

FCYZD-8型智能楼宇管理员技能实训考核装置

FCYZD-8型智能楼宇管理员技能实训考核装置

一、智能楼宇管理员技能实训考核装置产品概述 智能楼宇管理员技能实训考核装置是根据职业院校和职业教育培训机构培养智能建筑和物业管理相关专业人才的需求设计出来的一款适合于智能

一、智能楼宇管理员技能实训考核装置产品概述
“智能楼宇管理员技能实训考核装置”是根据职业院校和职业教育培训机构培养智能建筑和物业管理相关专业人才的需求设计出来的一款适合于智能楼宇管理员职业工种的培训考核设备,根据考核要求可灵活配置楼宇自动化5A系统实训单元。
本系统根据智能建筑行业楼宇自动化的工程特点,在接近工程现场的基础上,针对实训教学进行了专门设计,具有消防报警联动、对讲门禁、安防、视频监控、智能一卡通、智能家居、远程抄表、综合布线等典型系统单元,包含了计算机技术、网络通信技术、综合布线技术和DDC控制等技术,强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。

二、智能楼宇管理员技能实训考核装置产品特点

1.系统采用模块化形式,可自由放置于实训台架上
2.模块采用网孔板为底板,板上元件可随意拆装
3.可进行单个部件的认识操作和使用,也可进行系统的接线、调试和维护
三、系统组成
(一)火灾自动报警及消防联动控制单元
1.系统概述
该系统控制部分全部采用实物,控制对象采用简单模型,采用主流消防系统中常用的各种火灾探测器(感温型和感烟型)的参数变化来进行火灾报警,系统采用总线结构和带联动功能的火灾报警控制器,配套消防电话系统及消防广播系统,可进行消防报警及联动模拟、消防事故广播、消防电话、地址编码、编程设定等实验和实训。
2.主要配置
系统包含了以下五个模块
主机控制模块  包含的部件有:火灾报警控制器、总线隔离器、编码器等。
探测报警模块  包含的部件有:智能差定温感温探测器、普通点型光电感烟探测器、编址接口模块、终端器、火灾显示盘、火灾声光警报器、编码手动报警按钮、编码消火栓报警按钮、警铃、模拟压力开关、模拟水流指示器等。
广播电话模块  包含的部件有:总线制编码消防电话专用模块、消防电话插座、总线制编码消防广播模块、总线制固定式消防电话分机、总线制移动式消防电话分机、壁挂式广播音箱(3W) 等。
联动控制模块  包含的部件有:编码单输入模块、编码单输入/单输出模块、编码双输入/双输出模块、模拟主备喷淋泵、模拟主备消防泵、模拟排烟风机、模拟正压风机、模拟卷帘门、模拟电梯迫降、模拟非消防电切换等。
广播电话主机模块  包含的部件有:智能总线制消防电话主机、CD录放盘、150W广播功率放大器、广播分配盘等。
(二)对讲门禁及室内安防控制单元
1.系统概述
该系统集可视对讲门禁系统和常用的多种室内外安防设备于一体,通过统筹管理,可实现室内外(可视或非可视)对讲功能,该系统采用实际智能小区工程的全套对讲门禁及室内安防设备,实现了单住户、单大楼多层多住户、单小区多大楼多层多住户的模块关系,系统稳定可靠,结构合理清晰,能进行各种模拟门禁控制系统操作演示、系统的设置、线路设计等实验和实训。
2.主要配置
住户模块  包含的部件有:门前铃、免提式室内分机、普通壁挂室内分机、可燃气体探测器、紧急求助按钮、门磁、红外探测器、光电感烟探测器、声光报警器等。
大楼模块  包含的部件有:编码式室外主机、室外主机分配器、联网器、层间分配器、电控锁头等。
小区模块  包含的部件有:编码小区门口机、管理中心机、联网器、电控锁等。
(三)防盗报警单元
1.系统概述
该系统具有有线报警、无线报警和系统布撤防功能,系统成熟稳定,实验内容丰富。该系统还包含了电话拨号器和声光报警器两种联动设备,为实验教学和研究防盗报警技术提供了良好的教学与研究平台。
2.主要配置
该模块包含的部件有:八防区大型报警主机、液晶键盘、多路总线驱动器、六防区报警主机、对射探测器、红外探测器、无线接收器、无限门磁、电话拨号器、门磁、紧急按钮、幕帘探测器、声光报警器等。
(四)闭路电视监控单元
1.系统概述
该系统结合当前闭路电视监控及周边防范系统的技术要点,采用市场主流优质监控设备,并且实现与周边防范系统的联动功能,系统稳定可靠,结构合理清晰,可为实训提供更多有利条件。
2.主要配置
该模块包含的部件有:自动光圈镜头、半球摄象机、红外摄象机、一体化摄象机、普通摄像机、万向云台、云镜控制器、解码器、嵌入式硬盘录象机、监视器、拾音器、红外探测器、紧急按钮、声光报警器等。
(五)智能一卡通单元
1.系统概述
该系统是根据智能楼宇自动化专业一卡通实训课程要求设计的一套综合实训系统,实训系统结合当前智能一卡通系统发展趋势和技术,在一套软件上,全面实现了包括门禁、考勤、巡更、消费在内的一卡通系统功能。系统稳定可靠,结构清晰,可为实训提供更多有利条件。
2.主要配置
该模块包含的部件有:门禁读写控制器、磁力锁控制器、电插锁、出门按钮、智能考勤机、台式收费机、便携式巡更器、巡更点、通讯转换器、实训接口板、门禁管理软件、考勤管理、收费管理软件、巡更软件等。
(六)智能巡更管理单元
1.系统概述
该系统是根据智能楼宇自动化专业一卡通实训课程要求设计的一套实训系统,目前,为保证智能建筑的安全,加强对保安人员的保护和管理,在智能建筑各区域重要部位安装巡更点,巡更人员携带巡更记录器(巡更棒、巡更器等),按指定的路线和时间到达巡更点并进行记录,管理人员将记录信息传送到巡更管理中心,检查保安巡更人员的工作情况,实现人防和技防的结合,保证日常生产生活
2.主要配置
该模块包含的部件有:接触式巡更巡检器、通讯座、信息钮、地点托、人员托、非接触式巡更巡检器、通讯线、充电器、巡更软件等。
(七)智能家居单元
1.系统概述
该系统提供了一个智能家居控制和管理平台,学生可以在实训设备上自己动手实现系统的布线、设备安装、系统调试等功能。系统结合当前智能家居的发展现状,全面实现智能家居系统控制功能。
2.主要配置
该模块包含的部件有:触摸屏、系统控制主机、灯光控制模块、电源插座模块、空调控制模块、窗帘控制模块、电脑接口模块、无线接收模块、简易遥控器、彩色门口机、电动窗帘、导轨、门磁、紧急按钮、射灯等。
(八)三表远传自动计量单元
1.系统概述
该系统是根据智能楼宇自动化专业智能小区实训课程要求设计的一套实训系统,三表远传自动计量系统改变了以往人工抄表、入户抄表的传统方式,采用数字化技术和计算机管理的方法,对电表、水表、燃气表等实行数据采集,不仅为物业管理提供了方便,也避免了不法分子冒充抄表人员进入民宅的可能,为住户提供了安全保障。该系统根据智能楼宇自动化专业的实训内容精心设计的综合实训系统,结合当前远传抄表自动计量技术的实际情况,全面实现电表、水表和燃气表的远传计量和科学管理功能。
2.主要配置
该模块包含的部件有:脉冲电度表、脉冲水表、脉冲燃气表、采集器、集中器、通讯转换器、抄表修正软件、力控组态软件等。
(九)综合布线系统
1.系统概述
该系统反映了综合布线的工作区子系统、水平布线子系统、垂直干线子系统、楼层设备间子系统、管理子系统和建筑群子系统,并可通过计算机网络系统实现与外部的信息交换。
2.主要配置
该模块包含的部件有:标准配线柜、超五类非屏蔽RJ45插座模块、超五类24位RJ45配线架、理线环、光纤分线盒(12芯)、单用110型接线工具、5对110型接线工具、单用压线钳、交换机、光纤收发器、电脑线缆测试仪、单口面板、双口面板、超五类跳线、电话线、光纤跳线等。
