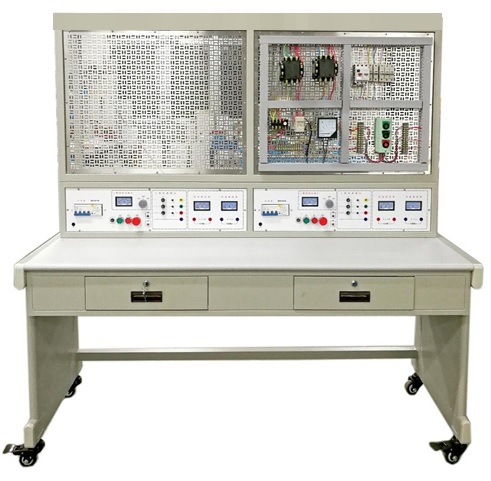

FCTZDG-01D型特种电工安全考试培训装置

FCTZDG-01D型特种电工安全考试培训装置

FCTZDG-01D型特种电工安全考试培训装置,特种作业培训考试设备, 特种电工实训设备,作业考试培训平台 一、概述: 本次所采购的低压电工作业安全技术实操考核系统,必须满足国家安监总局(应

FCTZDG-01D型特种电工安全考试培训装置,特种作业培训考试设备, 特种电工实训设备,作业考试培训平台
一、概述:
本次所采购的低压电工作业安全技术实操考核系统,必须满足国家安监总局(应急管理部)和《低压电工作业安全技术实际操作考试标准》的相关标准要求,采用实物仿真的解决方案,完全满足标准中要求的实训和考试功能。
该实训装置主要由实训桌、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线,接近工业现场,有利于培养学生的动手能力和操作技能。实训项目可自行确定,根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。
二、特点:
1、电气控制线路元器件都装在网孔板上,操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2、操作台只需三相四线交流电源即可投入使用,占地面积小,节约用房,减少管理人员及基建投资。
3、每组设有电流型漏电保护器,一旦发生即可自动切断电源。能确保设施和操作者安全。各电源输出均有监视功能,各测量仪表也均有可靠的保护功能。
4、实训台为双组型,两个学生可同时进行实训,电源及保护独立,互不干扰。
三、技术性能:
1、工作电源:三相四线(或三相五线)~380V±5%  50Hz
2、温度:-10℃~40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、重量:200Kg
5、外形尺寸:1300mm×680mm×1690mm
四、实训台配备
1、提供线交流三相36V电压
2、交流仪表
①交流电流表2只 ②交流电压表2只
3、实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板。配有2个抽屉。
4、600*550mm网孔板,采用优质钢板数控机床冲孔,表面喷塑。
五、参考实训项目
1.三相异步电动机单向连续运转(带点动控制)的接线及安全操作(K21)
2.三相异步电动机正反转控制线路的接线及安全操作(K22)
3.带熔断器(断路器)、仪表、互感器的电动机控制线路的接线及安全操作(K23)
4.单相电能表带照明灯的接线及安全操作(K24)
5.间接式三相四线有功电能表线路(K25)
