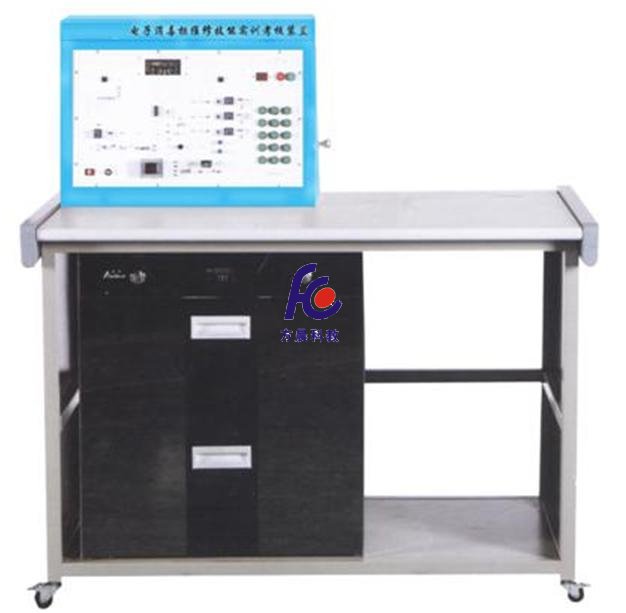

FCXD-1型电子消毒柜维修技能实训考核装置

一、产品概述电子消毒柜维修技能实训考核装置是根据《中华人民共和国教育行业标准－电子技术应用专业仪器设备配备标准》，依照中华人民共和国劳动和社会保障部发布的《家用电子产品

一、产品概述
电子消毒柜维修技能实训考核装置是根据《中华人民共和国教育行业标准－电子技术应用专业仪器设备配备标准》，依照中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品。适合高职院校、职业学校的应用电子技术、电子电器应用与维修、电磁等专业课程的实训教学。
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修实操，初级、中级技能鉴定考核。

二、系统特点
1. 配套性本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到内部电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。
2. 实用性本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的消毒柜故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。
3. 综合性实训内容丰富，工作原理清晰明确，使学生能够尽可能多的学习和掌握电子消毒柜的工作原理和消毒方式，提升学生的综合能力和应变能力。
三、技术性能
1. 输入电源：单相三线～220V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 整机容量：＜250VA
4. 安全保护：动作电流≤30mA、动作时间≤0.1s
5. 外形尺寸：170cm×93cm×135.5cm
四、系统组成
本装置由电子消毒柜实物、电气控制板、实训考核系统和实验台组成。
1. 电子消毒柜实物：采用嵌入式柜型实体设计，含显示系统，消毒方式及烘干方式，门控安全系统等。
2. 电气控制板：电子消毒柜的电气控制系统，包括电路电源部分、状态显示控制、微电脑处理电路、门控安全电路等单元；
3. 实训考核系统：故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；
4. 实训控制柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定，利于实训室布局。柜体为防水、防火、耐磨铝合金材料，结构坚固，造型美观大方。同时可以把实物和控制板紧密结合在一起，便于学生操作。
五、实训内容
1. 电子消毒柜主要元器件，控制芯片，显示器件的认识与检测
2. 电子消毒柜结构的认识与拆装
3. 电子消毒柜部分电路的原理分析及相互联系
4. 电子消毒柜红外线高温发生电路常见故障与检测维修
5. 电子消毒柜臭氧发生电路常见故障及检测维修
6. 电子消毒柜紫外线发生电路的常见故障及检测维修
7. 电子消毒柜定时系统常见故障及检测维修
8. 电子消毒柜常见故障与维修
