FCLX-08型装表接电工实训系统

一、概述随着我国电力事业的发展，科技水平的提高，电能计量装置发展迅速、种类繁多，而装表接电作为电力工程中较为重要环节，有着十分重要的意义。本实训系统根据装表接电工工种要

一、概述
随着我国电力事业的发展，科技水平的提高，电能计量装置发展迅速、种类繁多，而装表接电作为电力工程中较为重要环节，有着十分重要的意义。本实训系统根据装表接电工工种要求，提供了丰富的资源，学生可以在实训系统上完成高压计量接线和低压计量接线，并可实现带电检查，更重要的是，本系统可以全方位的培训学生在不同的供电方式下、不同的用电方式下，正确的选择电能表并装表接电。
本装置采用准实物化设计，学生通过安装接线及调试过程来熟悉调试装表接电的方法和步骤。
本实训装置能以直观的教学形式对学生进行专业技能的实训，具有装表接线方便、布线简单、实践教学系统性强、性价比高、维护方便等优点。
本装置适用于工厂供配电，电气技术等专业的相关课程的实训考核，也可用于电力行业从事计量、装表、抄表工作的人员培训。

二、特点
1.布线自主灵活：装置采用实训设备经典形式网孔板结构，学生可以自主、灵活的安排元件器的布局，进行布线设计；
2.资源丰富：装置配备了电源、表计、开关、感性负荷、阻性负荷，方便学生对元件进行检测、接线；
3.保护完善：装置带有过流保护、漏电保护、过压保护。
三、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：温度-10℃～+50℃
3.装置容量：＜5kVA
四、装置配置
(一)屏体

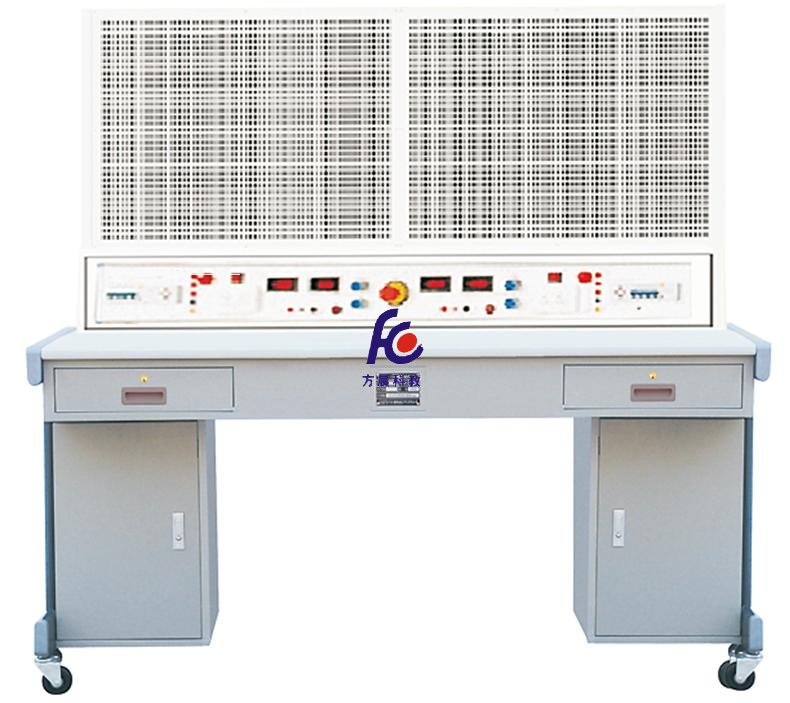

屏体由网孔板、铝质型材构建；桌面为防火、防水、耐磨高密度板；屏下方设有左右两个抽屉（带锁）。装置整体结构坚固、造形美观大方。
(二)实训元件
1.电流互感器
2.电压互感器
3.塑壳断路器
4.微型断器器
5.各式电能表
五、实训项目
1.电流互感器的极性检查
2.电压互感器的极性检查
3.三相四线有功电能表接线
4.三相无功电能计量接线
5.单相电能表接线
6.电能表联合接线
7.单相普通电子式电能表接线
8.电子式多功能电能表接线
9.不同要求下的高压电能计量装置配置、安装、接线
10.不同要求下的低压电能计量装置配置、安装、接线
11.低压电能表和互感器特殊接线
12.电能计量装置接线后的停电检查
13.电能计量装置接线后的带电检查
14.远程抄表系统的安装与调试
