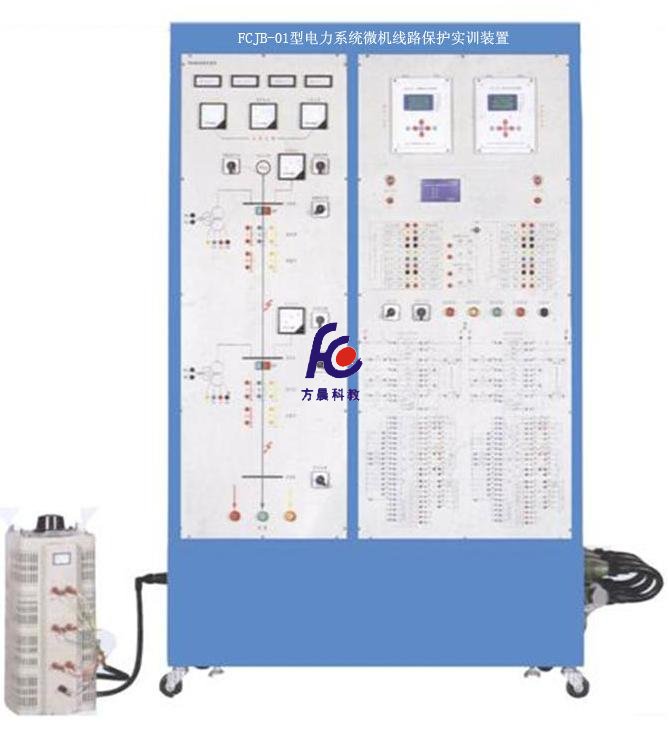

FCJB-01型电力系统微机线路保护实训考核装置

一、概述本装置采用现代电力工程中广泛应用的微机线路保护装置，配有电源、两段输电线路、互感器、故障设置等模块。本装置主要完成保护装置特性测试、接线、整定、运行等方面的实训

一、概述
本装置采用现代电力工程中广泛应用的微机线路保护装置，配有电源、两段输电线路、互感器、故障设置等模块。本装置主要完成保护装置特性测试、接线、整定、运行等方面的实训。可用于电力行业培训，也可用于高等院校、中专技校相关专业学生实训的考核。

二、技术性能
额定电压：三相五线～380V±10% 50Hz
工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
额定容量：3.0kVA
外形尺寸：1240mm×500mm×2000mm
三、实训考核项目
1.基本实训项目
(1)模拟系统正常﹑大﹑小运行方式
(2)模拟系统短路
(3)微机无时限电流速断保护
(4)微机定时限过电流保护
(5)微机定时限过电流保护
(6)微机无时限电流速断保护
(7)微机带时限电流速断保护
(8)阶段式电流保护
(9)运行方式对保护灵敏度的影响及灵敏度校验
(10)电流电压连锁保护
(11)反时限保护实验
(12)阶段式过电流保护与自动重合闸前加速
(13)阶段式过电流保护与自动重合闸后加速
(14)其它线路保护形式
   功率方向过电流保护
   零序电流保护
   过负荷保护
   低压减载
(15)二次回路接线
(16)二次回路调试
(17)保护计算整定
(18)保护动作试验
2.考核项目--------根据题目自行设计﹑自拟步骤自行接线，完成考核
(19)电流电压连锁速断保护与过电流保护
(20)电流电压连锁速断﹑过电流综合保护与自动重合闸
(21)反时限电流保护与过电流保护
(22)反时限﹑过电流综合保护与自动重合闸
(23)电流电压连锁保护与自动重合闸前加速
(24)电流电压连锁保护与自动重合闸后加速
(25)反时限过电流与自动重合闸前加速保护
(26)反时限过电流与自动重合闸后加速保护
(27)二次回路故障排除
