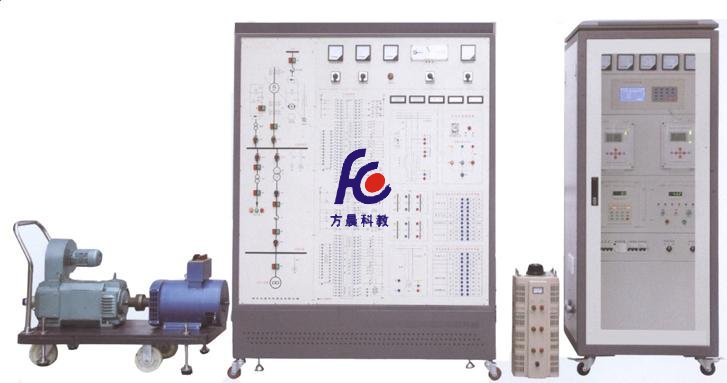

FCLB-05型电力系统微机发电机保护实训装置

一、概述电力系统微机发电机保护实训装置发电机的安全运行对保证电力系统的正常工作和电能质量起着决定性的作用，同时发电机本身价格昂贵的，因此，应对各种不同的故障和不正常运

一、概述
电力系统微机发电机保护实训装置发电机的安全运行对保证电力系统的正常工作和电能质量起着决定性的作用，同时发电机本身价格昂贵的，因此，应对各种不同的故障和不正常运行状态，安装性能完善的继电保护装置。
“电力系统微机发电机保护实训装置”是根据高职高专教材《继电保护技术》、《发电厂及变电站电气设备》、《发电厂及变电站二次回路》等内容，再结合工业现场的应用而设计的。本装置适用于发电，供电和电力自动化等相关专业的实训教学，也可供从事继电保护工作及二次回路设计、安装和运行的工程技术人员参考。

二、特点
1.实物化：采用大容量发电机组作为实训考核对象
2.实操性：培养学生的动手能力
三、技术指标：
1.额定电压：三相五线～380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.额定容量：3.0kVA
4.外形尺寸：
系统实训屏 1340mm×600mm×1800mm
系统控制柜 700mm×600mm×1800mm
三、实训项目
1.发电机组接线与调试
2.发电机的励磁装置接线与调试
3.发电机保护
（1）微机发电机保护装置接线和操作
（2）发电机差动保护
（3）发电机定子接地保护
（4）发电机零序电流保护
（5）发电机复合电压过流保护
（6）发电机过电压保护
（7）发电机失磁保护
（8）发电机过励保护
（9）发电机对称过负荷保护
（10）发电机逆功保护
