一、结构：
采用双面2工位平台成组构成操作平台。
1、台身部分：采用40mm*40mm方钢组成的骨架,模具冲压标准化连接件,表面经纯环氧树脂塑粉高温固化处理，具防酸碱、防腐蚀的特点、且承重。桌子的底部采用带固定升降式脚垫，方便调整设备的摆放位置及高度。每两工位带铁制柜1只
2、台面部分：采用采用32mm三聚氰胺板制作。
3、实验屏部分：采用采用1.5mm优质钢板制作。
4、顶部框架上设有电风扇和30W日光灯（照明设备）各两个
5、实训屏中间采用4040铝型材框架用于挂放看板和其他实验模块
6、实训台外形尺寸：1.1m×1.3m×2m（长×宽×高）左右

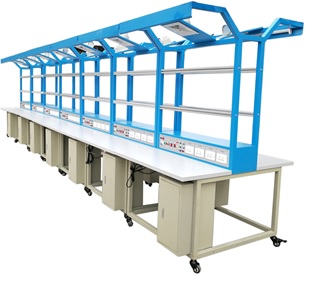

7、每条焊接装配线的长度为11m，配有10个实训台组成，两边各有10个座位，共计20个工位

二、每二个工位具有以下功能：
功能与结构：
使用条件：温度：-5℃~40℃，湿度＞80%（25℃），
1电源输入：
该实验台底下设有单相相二线及“地”线（共3线）输入接口，并配有启动停止开关，指示灯，保险座。
2、电源输出：220V三口插座8个，直流稳压电源：±5V/1A, ±12V/1A。
3、成无线实验台电源管理系统，通过10寸彩色中文触控屏的手持无线系统管理器查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能；控制范围>50m；控制能力>96台。
4、电工电子虚拟仿真实训与考核软件采用三维仿真技术的大型仿真实训软件。涵盖模拟电子技术、数字电子技术的主要实训项目。每个项目可根据需要设有实训目的、实训器件、实训电路、电路原理、通电测试、故障检测等多种训练任务。
具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身。
 三、实训套件（2套/台）

序号	实训套件	能力目标
1.	直流稳压电源	掌握稳压电源的工作原理，并学会电子电路的测试、检修方法与技巧
2.	全硅六管超外差式调幅收音机	熟悉集成电路调幅收音机的电路结构及工作原理
3.	OL功率放大电路	掌握互补对称式OTL功放电路的工作原理，学会测试低频功率放大器频率特性的方法，并熟悉常用仪器仪表的使用方法
4.	多路抢答器	了解抢答器工作原理，并进一步熟悉电子电路的装配、调试、检修方法
5.	可编程定时器	掌握可编程定时器的电路结构和工作原理，熟悉CD4543、CD4029、CD4011在电路中的具体应用
6.	声双控节电灯	了解声光双控节电灯电路结构和工作原理，熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用
7.	门锁防盗报警器	进一步了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理
8.	光控音乐门铃	了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理
9.	编码电子锁电路	了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理
10	LED电子钟	熟悉数字钟的结构及各部分的工作原理，学会将单元电路组成系统电路的方法，熟悉中规模集成电路和显示器件的使用方法，了解简单数字系统的调试方法

  四、实训工具（2套/台）
    包含数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、焊锡丝、吸锡器、验电笔、工具箱等。
