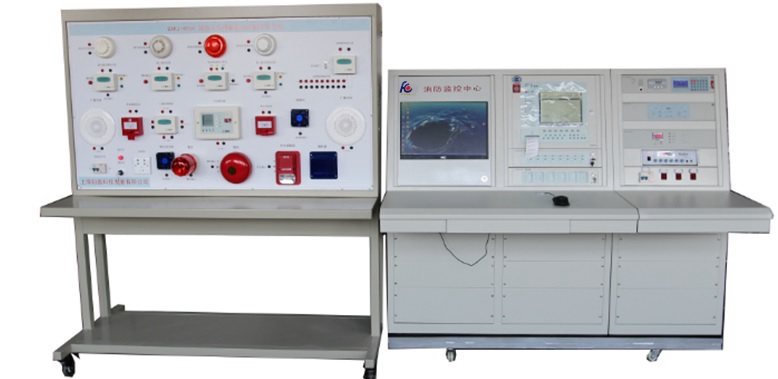

FCLY-58L消防控制中心及火灾报警联动实训系统

一、系统概述：
本系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。并可通过消防报警联动监控计算机中心，对整个智能楼宇消防系统进行监控，并可进行平面图导入、画面布局、报警点设置等，主要由计算机、编程软件、监控软件、网络适配器等组成。
二、设备参数及性能：
1、装置组成：
本系统全部器件均采用实物，整个实训装置主要由计算机、编程软件、监控软件、网络适配器等组。
2、软件系统功能，CAD平面软件，CRT，设计软件，CRT运行软件，可过CAD平面设置各种消防布局图，CRT图形在平面图中按实际探测器点进行配置，功能强大，运行操作方便快捷。
3、系统实训功能：
能对整个智能楼宇消防系统进行监控并可进行平面图导入、画面布局、报警点设置等。
三、系统技术指标：
1.工作电压：单相三线220V±5% 50Hz
2.整机容量：＜1500W
3.控制中心台外型尺寸： 180×95×115cm3；
4.演示控制实训台尺寸：150×65×180cm3
四、可以做的实训项目
1.消防报警联动监控计算机中心的操作
2.平面图的导入和配置操作
3.报警点的设置操作
4.制控系统的管理
5.自动消防喷水系统的联网实训、
6.消防联动系统的联网实训、
7.消防广播系统的联网实训、
8.消防联动动主机的设置
9.消防联动主机的联动编程
10.消防探测器的便用与编码
11.消防系统模块的作用与联接
12.广播主机的操作，火警状态下紧急广播的切换操作；
13.单点广播，广播话筒的操作，系统功能设置；
14.背景音乐下的火警紧急广播切换
15.无人执勤时应广播的自动切换设置
16.广播分配主机的操作，软件设置错误的判断与纠正
17.消防报警系统的互联操作，线路故障的判断与处理
18.火警通讯主机的操作，系统功能设置
19.主机与电话分机的通讯操作，分机电话的操作
20.系统原理桔构设计
21.消防报警联动监控计算机中心软件的操作培训资料
五、基本配置硬件参数
1.电源控制屏（铁质双层亚光密纹喷塑结构）
提供交流电源：单相交流电220V 50Hz，带有过流保护
2.楼宇实训台桌
实训桌为铁质双层亚光密纹喷塑结构，电源控制屏并提供一个宽敞舒适的工作台面。实训台还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
3.火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路，可连接254个现场器件
(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
4.火灾显示盘
GK621火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
5.探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6.输入模块、控制模块
输入模块主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7.联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
8.手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
9.消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
10.声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
11.电子编码器完成现场设备的编码、设备类型与灵敏度的更改等功能。
12、广播录放盘
广播录放盘一套，要求采用计算机控制技术，整机高可靠、操作简洁直观，多项自动功能，体现以人为本的设计思想。
上电方式（复位、正常、线路1），四种钟声后面板可置，方便用户遥控电源启动。
32分钟99段电子录音机，联动自动录音，事故状态下无人值守自动播放。
采用平插盒式磁带放音机，自动翻面、循环播放，非事故状态下自动播放。
完美的话筒工作系统：手持键控启动、“叮咚”提示音进入、小音量背景音乐、防音频回馈肃叫、软切换音源、循环放音可选。
两个各自独立的音频输出口：事故广播输出口和正常广播输出口。
正常广播输出口在事故启动时依然输出背景音乐，适用于非事故地区的不间断广播。
正常启动下，两个输出口输出同样的信号；事故启动下，仅有事故广播输出口输出事故广播信号，而正常广播输出口继续输出事故启动前的背景音乐信号。
两个标准外线输入口：外线1（可控口）。外线2（非启动口）。
C线联动控制口，紧急情况下可自动启动。
J线联动检查口，随时检查C线连接是否良好。
D线联动回答口，事故启动期间送出回答信号。
遥控24V输出口，事故启动期间送出24V电平，可遥控其它设备启动。
13、GT152功率放大器
功率放大器二套，要求选全触摸按键开关、32级音量数字控制、音量储存记忆，开机自动赋值、放音音量LED条形显示表、输出电平LED条型显示表、高速反应锁存式输出过载保护、输出短路保护，自动复原、开机延时输出保护、供电具有欠压和过压保护采用大型散热器散热，并有过热保护功能过载显示灯，告警显示灯，告警输出时可供给联动控制器信号外控启动端口，自动上电，实现语音报警广播的联动功能
14、供电电源：直流供电型：DC24V±4V；交直流供电型：AC220V，DC24V±4V；
1.交流供电型：AC220V
2.输出特性：定压120V
3.使用条件：①温度：－10℃至40℃
4.②湿度：≤90%RH
5.储存条件：①温度：－15℃至45℃
6.②湿度：≤80%RH
7.谐波失真：63Hz-16KHz ≤5%
8.频率特性：63Hz-16KHz ≤1dB
9.输入电平：0 dB
10.输入阻抗：平衡式 600（欧姆）
11.信噪比：①低阻传声器：≥55dB
②线路输入：≥70dB
12.电压调整率：≤2dB
