FCLB-1型矿井电气漏电保护实训装置

一、概述矿井电气漏电保护实训装置在煤矿供电系统中接地保护、漏电保护和过流保护，通常称为煤矿井下电气网络的三大保护，漏电保护的主要作用是：防止人身触电；不间断地监视井下

一、概述
矿井电气漏电保护实训装置在煤矿供电系统中接地保护、漏电保护和过流保护，通常称为煤矿井下电气网络的三大保护，漏电保护的主要作用是：防止人身触电；不间断地监视井下采区低压电网的绝缘状态，以便及时采取措施，防止其绝缘进一步恶化；减少漏电电流引起瓦斯、煤尘爆炸的危险，防止因漏电电流引爆电雷管；防止短路电流所产生的电弧烧穿隔爆型电气设备的外壳,或使其外壳的温度升高超过危险值，引起瓦斯、煤尘爆炸；预防电缆和电气设备因漏电引起的相间短路故障。“矿井电气漏电保护实训装置”是根据实际的煤矿用的漏电保护装置的电气线路进行设计的，工作原理和功能与实际矿井应用的一样。本装置中人为设置了多个常见故障点，学员通过本装置的培训掌握漏电保护装置的故障检测与维修，使学员了解熟悉故障的检测方法和维修技能。本装置适用于矿山电类专业及相关工种的技能培训、煤矿安全岗前培训，以及矿山维修电工的等级考核。

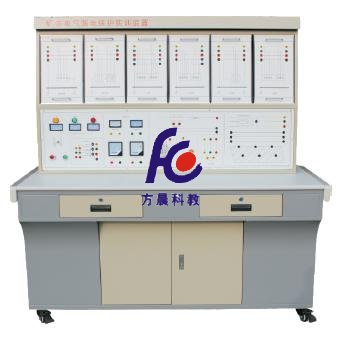

本装置采用柜式结构，由安装有矿井电气漏电保护的电气线路、试验电路、电容电流补偿电路面板组成，结构新颖、布局合理。
二、技术参数
1.输入电源：三相五线～380V±10% 50Hz
2.工作环境：环境温度-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
三、实训内容
1.熟悉矿井电气漏电保护装置的工作原理
2.熟悉矿井电气漏电保护装置的常见故障的排除方法
