FCMZ-1型煤电钻综合保护实训装置

一、概述煤电钻综合保护装置是在煤矿井下，对手持式煤电钻进行远距离启动和停止控制，并具有过载、短路、检漏等功能。煤电钻综合保护实训装置是根据实际ZBZ系列矿用隔爆型煤电钻综

一、概述
煤电钻综合保护装置是在煤矿井下，对手持式煤电钻进行远距离启动和停止控制，并具有过载、短路、检漏等功能。“煤电钻综合保护实训装置”是根据实际ZBZ系列矿用隔爆型煤电钻综合保护装置的电气线路进行设计的，工作原理和功能与实际矿井应用的一样。本装置中设置了多个常见故障点，学员通过本装置的培训掌握煤电钻保护装置的故障检测与维修，使学员熟悉故障的检测方法和维修技能。本装置适用于矿山电类专业及相关工种的技能培训、煤矿安全岗前培训，以及矿山维修电工的等级考

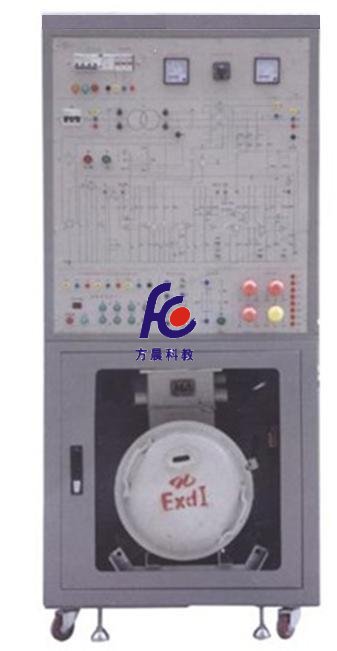

本装置采用柜式结构，柜子上部分为铝面板，面板上绘制有电气原理图，并引出相应观测孔，以供学生测试分析用。下部分可放置ZBZ系列矿用隔爆型煤电钻综合保护装置实物（用户可以根据教学需要进行选配，若不配也可作为储物柜使用），实物可配合铝面板上的资源进行短路、漏电、电缆绝缘、煤电钻的远方启停控制等试验。
二、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：环境温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m
3.相间短路装置分断时间：＜0.1s
4.单相漏电整定电阻：2kΩ±20%
5.单相漏电闭锁电阻：4kΩ±20%
6.单相经1kΩ电阻接地装置分断时间：＜0.25s
7.绝缘告警 10kΩ，误差±20％
8.装置容量：＜1kVA
三、实训内容
1.熟悉煤电钻综合保护装置的工作原理
2.熟悉煤电钻综合保护装置常见故障的排除方法
