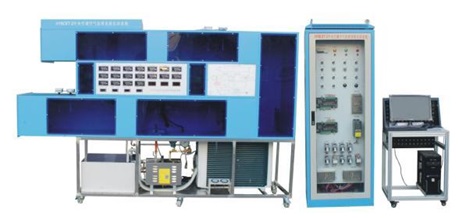

FCZKS-3中央空调自控系统综合实训装置

FCZKS-3中央空调自控系统综合实训装置

一、概 述 中央空调自控系统综合实训装置 是以制冷/热系统、循环水系统和空气处理系统为控制对象,融合了传感器技术、计算机技术、网络通信技术和自动化控制技术,通过开发、设计、编

一、概 述
中央空调自控系统综合实训装置”是以制冷/热系统、循环水系统和空气处理系统为控制对象,融合了传感器技术、计算机技术、网络通信技术和自动化控制技术,通过开发、设计、编程可对中央空调模型内的所有模拟或真实的机电设备进行控制。在“中央空调自控系统综合实训装置”中建立综合计算机监控系统,通过直观清晰的监控界面实现综合监控与管理。

二、系统特点
1.装置主体结构件采用不锈钢材质,所有不锈钢设备均进行不锈钢精细抛光处理,造型美观、结构合理
2.实训装置空气处理风道采用高强度有机玻璃材质,实训流程直观清晰
3.实训装置采用一次回风设计,信号连接采用集中式端子排连接方式,接线方便
4.空气处理系统既有完善的过程变量检测,又有较先进的变频控制执行机构,可完成多种模式下的控制技术的实训
二、技术性能
1.了解中央空调空气处理流程
2.了解制冷工作原理,掌握制冷机组操作方法
3.掌握中央空调自控系统中过程变量调节方法
4.了解不同工况下中央空调工作流程
5.掌握中央空调自控系统编程设计和上位监控工程组态设计
三、系统组成
中央空调系统是由换热器、加湿器、过滤、风扇、传感器等组成。使用不锈钢和有机玻璃材料防止设备生锈和老化。设备配有真实的恒温供暖、恒温冷气系统,直观生动地把工业
实际应用展现出来,简洁明了。采用带标准LonWorks通讯接口的控制器,保证了中央空调系统与楼宇系列其他子系统及管理层的无逢集成。
制冷系统:采用1匹压缩机、壳管式蒸发器、风冷冷凝器、热力膨胀阀、高低压力控制器、高低压力表及加液阀等组成;
循环水系统:采用工业磁力驱动泵、表冷器、水流开关及水箱等组成;
空气处理系统:采用粗效过滤网、差压开关、电动调节风阀、温湿度传感器及送风机等组成;
自控系统:本装置可以实现变水流量控制和变风量控制;变水流量主要是通过DDC对变频器的频率进行控制,从而达到控制水泵的转速,达到流量的调节。变风量主要是通过DDC对单相调压模块的控制,从而达到控制送风机的转速,进行送风量的调节。
中央空调的基本认识
中央空调主要组成器件的结构及工作原理
中央空调的空气处理系统工作原理
中央空调的水系统工作原理
中央空调的制冷系统常见故障的维修
中央空调的制热系统常见故障的维修
四、实训项目
1.封闭式系统制冷
2.直流式系统制冷
3.一次回风系统制冷
4.简单回路的程序设计
5.制冷系统控制
6.控制器编程
7.监控系统设计组态


 FCJK-1型 中央空调监控系统实训平台
一、概 述
“中央空调监控系统实训平台”集制冷系统、冷冻水系统、冷却水系统、空气处理系统、PLC、过程控制及工程组态监控系统于一体,可培养学生掌握中央空调技术专业理论知识和实践技能,以及从事中央空调的冷冻水及冷却水系统技术升级、改造设计、安装、调试、维护、技术管理等方面的技能。适合各职业院校、培训机构的自动控制、智能建筑、建筑设备与环境工程、供热通风与空调工程技术、给排水工程技术、制冷和空调设备运用与维修等专业的实训教学。
二、特 点
将实际工程系统图形化,同时保证整个系统的完整性和合理性,能进行中央空调系统与监控系统的操作演示、PLC的安装连接和操作编程、各种传感器的安装连接、监控系统的组态配置和控制、故障的设置及排除等实训,便于学生观察、了解各参数的变化情况和系统的工作状况。
由监控系统软件对中央空调系统进行远程监控,实现水泵、阀门、流量和各点温度参数的监视与控制,并提供组态软件的安装文件,便于学生对系统进行二次开发和设计。
部分器件的接口已独立连接到面板上的相应接线端子,可通过专用的实训导线连接电气控制回路,方便对相关的执行元件和传感器进行控制或数据采集。
三、技术性能
输入电源:单相三线~220V±10% 50Hz
工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m
装置容量:<1kVA
安全保护:设有电流型漏电保护、接地保护,安全符合相关国家标准
四、实训项目
1.系统组成与设备认识
2.传感器校准
3.制冷系统监控
4.冷冻水系统监控
5.冷却水系统监控
6.空气处理系统监控
7.中央空调系统监控
8.水压、水流和水温等参数的测量
9.PLC控制器的操作与编程
10.组态软件的实训
FCLD-1型 冷冻水监控系统实训装置
一、概 述
“型冷冻水监控系统实训装置”集各种冷水机组的冷冻水系统、冷却水系统及监控系统于一体,以培养掌握楼宇空调与制冷技术专业理论知识和实践技能,从事楼宇空调、冷冻水及冷却水系统的技术升级、改造设计、安装、调试、维护、技术管理等方面的技能。适合职业院校、培训机构的楼宇自动控制、智能建筑、建筑设备与环境工程、供热通风与空调工程技术、给排水工程技术、制冷和空调设备运用与维修等专业的学生使用。
二、特 点
1.装置是将实际工程系统图形化,同时保证整个系统的完整性和合理性,整套实训设备能进行冷冻水系统、冷却水系统与监控系统操作的演示、DDC控制器的操作与编程、安装与连接、水泵及各种传感器的安装与连接,监控系统的组态配置、控制及故障的设置及排除等,便于学生观察、了解各种参数的变化情况和系统的工作状况。
2.控制器采用的是基于BACnet协议的DDC控制器,这种控制方式不但能够使该系统独立工作,还可以轻松的连接到与支持同类协议的其它产品构成智能建筑综合管理系统(IBMS),实现现场数据的采集和开关控制,并通过LonWorks总线与上位机系统通信。
3.监控系统软件,实现对冷冻、冷却水系统的远程监控,实现水泵、阀门、流量的控制,各温度点参数的监视,并提供组态软件的安装文件,学生可通过组态软件对系统进行二次开发和设计。
4.装置部分器件均独立连接到面板相应的接线端子上,通过专用的实验导线连线,方便对任一点进行控制或数据采集。
5.整套实训装置集楼宇冷冻、冷却水系统、监控软件系统、模拟故障设置于一体,满足对实训的要求。
三、技术性能
1.输入电源:单相三线~220V±10% 50Hz
2.工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<1kVA
4.安全保护:设有电流型漏电保护、接地保护,安全符合相关国家标准
四、实训项目
1.压缩式制冷监控系统
2.冷却水系统的监控
3.一级冷冻水系统的监控
4.二级冷冻水系统的监控
5.水压、水流和水温等参数的测量
6.冷冻水泵的启停、故障检测操作
7.冷却泵的启停、故障检测操作
8.DDC现场控制器编程检测操作
9.线路故障的判断和处理

FCDB-1型 地源热泵中央空调实训装置
一、产品概述
本装置将地源热泵空调系统微型化,完成地源热泵空调系统可制冷、可供暖,还可提供生活卫生热水,一机多用,一套系统可以替换原来的锅炉加空调两套装置或系统;地源热泵工作原理是根据卡诺循环原理,利用地下水、地表水等,借助压缩机系统,通过消耗少量电能,不断将水中大量的低品位热能取出变成少量的高品位热能,供给室内采暖。夏季机组冷却水系统反向运行,把室内的余热取出来,再释放到地下或水中,以达到空调降温的目地,而且夏季可储藏能量,冬季释放。
二、产品特点
1.实用性强 采用西门子S7-200可编程控制器,上位机软件实时显示系统运行状态及数据;
2.综合性强 装置集制冷系统、电气控制系统、循环水系统于一体,满足对实训的要求;
3.直观性强 装置展示了地源热泵空调系统结构、工作原理,方便于教学演示讲解及学生对课本知识的理解掌握。此外,重要部件处加有工作指示装置,更加直观地展现了系统的运行状态,并且各元器件均贴有名称标识。
三、技术参数
1.输入电源:单相三线~220V±10%  50Hz
2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量:≤4kVA
4.安全保护:具有漏电流保护装置,安全符合国家标准
四、实训项目
1.掌握地源热泵机组的原理与结构组成
2.地源热泵空调系统电气自动控制
3.地源热泵空调系统夏季运行工况调试
4.地源热泵空调系统冬季运行工况调试
5.生活卫生热水供水配套系统的调试

FCJL-1型 供热热计量综合实训装置
一、产品概述
集中供暖系统按户计量热量、按热量计费是建筑供暖发展的趋势,也是节能环保的一项基本措施。“THLKJL-1型供热热计量综合实训装置”包含了双管水平并联式上供下回和加跨跃管单管顺流式二种不同的用户布置方式,分别采用热量计量表和热量分配表计量。系统配备电热水锅炉、供热管道和散热片,并设有膨胀水箱、循环水泵、自力式压差控制阀、恒温控制阀、自动排气阀、热量表和电子式热量分配表等设备。本装置适用于各院校空调工程专业、供热通风和建筑专业等相关课程的教学实训。
二、技术性能
1.输入电源:三相五线~380V±10% 50Hz
2.工作环境:温度-10℃~+40℃;相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<10kVA
4.有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,安全符合相关国家标准
三、系统配置
1.实训台
实训台采用不锈钢结构,面板包括电源控制和系统流程图部分。
2.双管水平并联式系统
主要由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表等组成,采用热量表直接测量用户散热设备的热量
3.加跨跃管单管顺流式系统
主要由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、电子式热量分配表等组成,采用电子式热量分配表间接测定用户散热设备的热量
4.供热辅助设备
主要由自力式压差控制阀、恒温控制阀和自动排气阀等设备组成
四、实训项目
1.了解供暖热计量系统的结构与不同管路形式
2.用热量表直接测定用户散热设备的热量
3.用电子式热量分配表间接测定用户散热设备的热量
4.热力工况调节

FCGR-1型 城市集中供热监控实训系统
一、概 述
本系统主要由中心监控软件、无线传输设备、西门子 PLC、变频器、水泵以及水路管网等构成。中心监控软件基于力控组态软件开发而成,主要负责采集数据处理、人机界面和WEB发布等工作; PLC主要是安装在供热站中,用来采集现场温度、压力、流量、液位等信号数据并控制现场各调节阀。无线通信模块主要将PLC采集到的各个供热站数据经处理后通过无线GPRS网络传递给中心监控软件。变频器接收控制器的信号并控制变频泵的转速,实现恒压供热。本系统采用1套中心监控设备及多套采集系统装置,主要模拟城市供热管网的监测、控制以及完成相关数据处理、存储、分析、报表打印等任务。
二、特 点
1.不间断直接自动采集各站热力仪表的数据,并在每隔1~2秒后传输一次。数据的采集、传输和存储在任何情况下不丢失,准确一致、可靠安全。
2.可通过历史曲线,以总屏或分屏查看以往数据资料,并可进行打印和汇总报表。
3.在线监控热力仪表的运行情况,实时监控瞬时流量、温度、压力和累计流量等参数,为平衡压力、温度提供有力的数据依据。
4.在内部局域网上的任意一台电脑,都可通过数据备份服务器监控仪表运行情况。
三、技术性能
1.输入电源:三相四线~380V±10%  50Hz
2.工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m
3.系统容量:<6.5kVA
4.安全保护:具有电流型漏电保护、接地保护,安全符合相关国家标准
四、系统配置
1.监控中心
以高可靠性的服务器、工控计算机为硬件基础,采用WindowsNT系统平台和力控组态软件编制各数据分析处理软件模块,建立完整的监控平台。
2.硬件配置
监控中心和客户机(管理部门)组成的计算机局域网配置有下列设备:
(1)服务器 主要负责热网管理系统的管理和监控,作为Web Server向本地客户节点或远端客户节点提供经IE浏览的实时运行信息。完成对工控机上实时运行的主要数据(瞬时流量、累积流量、工作温度、工作压力、停汽时间、停汽时间日累积、设备工况、异常报警等)的历史备份。客户机可通过客户端程序对文件服务器上的热网历史数据进行浏览、曲线显示和报表打印等。
(2)工控机 负责热网系统的实时监控、通信管理。实时用户数据曲线和报表的生成,实时用户数据的管理。
(3)通信设备 数传电台、天馈线和避雷器(按无线通信配置)。
(4)其他设备 打印机、网卡、UPS电源及辅助件等。
五、实训项目
1.供热监控系统软件的安装
2.供热监控系统软件的调试
3.供热管网的监测与控制
4.监测数据的处理、存储、分析、报表打印
