1）  桌面规格(L×W)：900×600mm
2）  整体规格：宽640深550高800mm
3）  主要结构特点及性能说明：

根据绘图课程教学的要求，多功能设计，桌面的倾角调节，具有工程制图课程和建筑制图课程配套绘图和绘画学习和作业功能。

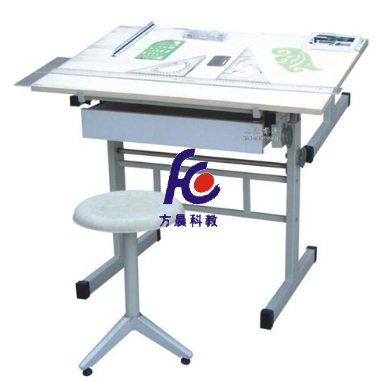

此款绘图桌由双桌面和下部二个储物空间组成；桌子支架由四根50×25×700mm规格的坚固脚柱焊接而成，铁皮厚度1.0mm，坚固牢靠；桌面采用厚度16mm的900mm×600cm环保三聚氰胺板作底板，可做课桌使用，上面可以放置1号或者2号椴木绘图板，兼顾课堂教学和制图作业的双重连续性和多款性；桌面倾角调节采用平稳耐压型人字拉马结构件，具有八级调节结构件，倾角范围0°-80°，保证倾斜角度耐压不滑动；绘图板前部为放置文具的笔槽,可以放置绘图作业常用的文具用品；绘图板下面和支架中部配置有可放置图纸和文具物品的“L”型冷轧钢板喷塑，通过固定既达到了置物的作用，同时又稳固了桌子的整体结构；底部采用塑胶木水平调整螺丝，保证整体结构的坚固、稳定，便于调节等功能。多功能新型绘图桌，调节灵活轻便，结构稳定，牢固耐用，适合绘图类课程作业配套，为绘图室常用绘图桌之一。
四脚钢木结构四方凳，绘图桌配套使用，主体25*25mm规格的方管，铁皮厚度0.8mm，带有灰色凳面，板材为三聚氰胺椅面，凳面规格360*260*430mm，整体结构美观，坚实耐用，均带有耐磨及降噪音脚垫。
 (一)学生桌每张配备仪器和文具如下：　　

1	90cm丁字尺	6	美工刀	11	画圆模板
2	90×60cm一号绘图板	7	三棱比例尺	12	绘图铅笔（5支）
3	精密绘图仪器（5件）	8	多功能模板	13	81A212型绘图笔
4	25cm曲线板	9	大圆弧模板	14	学生凳
5	30cm多用斜边三角板	10	不锈钢多用擦图片	15

（二）老师桌配置仪器和文具：  尺寸：1530×900×800mm

1	120cm丁字尺	8	25cm曲线板	15	画圆模板
2	120×90cm零号图板	9	30cm多用斜角三角板	16	绘图铅笔（5支）
3	精密绘图仪器（12件）	10	美工刀	17	81A212型绘图笔
4	高亮度书写投影仪（1台）	11	三棱比例尺
5	投影薄膜（一盒）	12	多功能模板
6	银幕（一幅）	13	圆弧模板
7	滑动转椅（一张）	14	不锈钢多用擦图片
