一、产品概述
数控车床综合实训系统是专门为职业院校、技工学校、职业教育培训机构研制的数控车床装调维修技能实训考核设备，根据机电类行业中数控机床维修技术的特点，并结合数控机床装调维修工的技能鉴定要求，对数控机床电气控制及机械传动进行研究，针对实训教学活动进行了专门设计，包含了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，强化了学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力，适合机电类相关专业的教学和培训，也适合数控机床装调维修工、车工等工种的考核与鉴定。

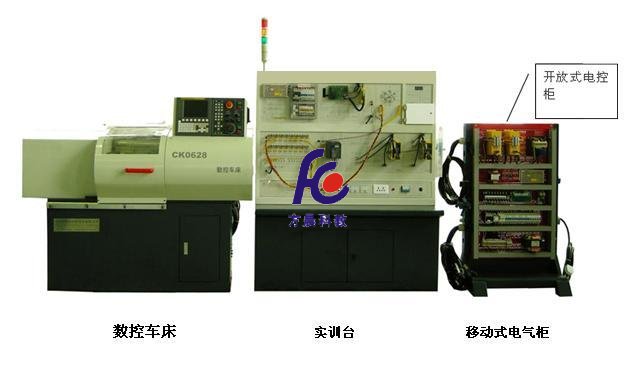

西门子808D数控车床综合实训系统实物图：

二、产品特点
1.产品依据数控机床装调维修工职业及岗位的技能要求，结合数控机床维修技术领域的特点，能让学员在较为真实的环境中进行训练，以锻炼学员的职业能力，提高职业素养。
2.产品结合目前国内数控系统的使用情况，以及数控教学和设备的现状，提供了西门子808D数控系统，符合目前国内数控教学的现状和特点，为数控教学和实操训练提供支撑。
3.以实际工作任务为载体，根据工作任务开展过程中的特点划分实施环节，分系统设计、电气安装与连接、机械装配与调整、机电联调与故障排除、机床精度检测、机床试加工等几个真实工作过程的职业实践活动，再现典型数控机床电气控制及机械传动的学习领域情境，着重培养学员对数控机床的机械装调、电器安装接线、机电联调、故障检测与维修、数控机床维护等综合能力。
4.与实际应用技术相结合，包含数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，培训学员对数控机床装调的基本工具和量具的使用能力，强化学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力。
三、技术性能
1．输入电源：三相四线AC380V±10%  50Hz
2．装置容量：＜2kVA
四、CK0628型实物小车床主要参数：



五.系统可实现的实验内容：
1.数控机床报警识别、故障诊断及维修，故障明设置用于训练、暗设置用于考核
2.数控系统软硬件组成、安装、参数设置、调试
3.交流伺服驱动的接线、调试及动态特性
4.变频主轴电机的接线、参数设置和调试
5.PLC指令、编程、接线及在数控机床中的应用
6.输入输出接口的定义、设置及调试
7.数控机床电气柜的设计、排列、安装、接线
8.霍尔元件、接近开关等传感器的原理和应用
9.圆光栅（编码器）及电子手轮的实际应用
10.电动刀架的控制原理、接线及调试
11.反向间隙、丝杠螺距误差补偿功能应用
12.数控系统数据备份、与计算机的通讯
13.数控车床冷却系统控制
14.基于CAD/CAM的DNC应用
15.数控车床几何精度检测实训
16.数控车床定位精度、重复定位精度检测实训
17.数控机床的编程、模拟及实际操作加工
18.电气柜与实验台并联控制机床，可进行机床电气柜的接线、调试等实训
六、设备详细配置清单



七、随机工具及资料
