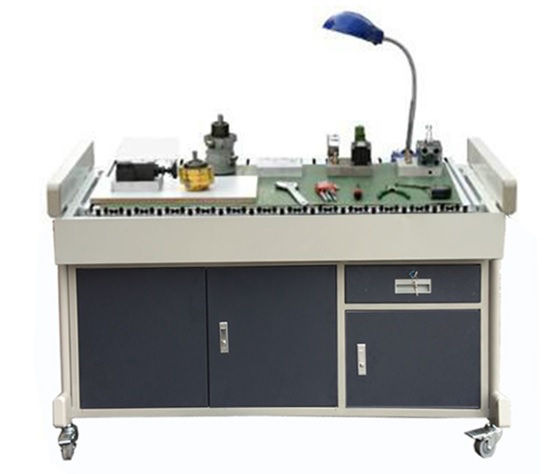

FC-YC08液压拆装综合实训装置

一、设备概述

本装置采用敞开式结构的操作板，可以对各执行元件进行拆装实训实验，为减小拆装时的碰撞而引起的噪音，在台面上铺设有防静电皮垫。同时台面上设有小元器件盒，以防止零件的丢失，由于拆装不损坏桌面故设了一块拆装垫块。实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具，通过对液压元件的拆装实训，观察及了解各零件在液压元件中的作用，加深高技班学生对液压元件结构及工作原理的了解，并能对液压元件的加工及装配工艺有一定的认识，具有很强的实操性。

二、技术参数

①　交流电源：单相AC 2200 V±10% 50Hz；

②　温度：-10～50℃；环境湿度：≤90％无水珠凝结；

③　外形尺寸：大约长×宽×高=1200mm×700mm×820mm；

④　整机功耗：≤1.0 kVA；

安全保护措施：实训台桌面采用采用钢质材制作，在台面上铺设有防静电皮垫，同时台面上还有小元器件盒，以防止零件的丢失。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线

液压拆装仿真控制软件，其界面可清楚的展示液压元器件的内部结构工作过程。通过该软件，用户可以在计算机上进行液压、电气液压知识的学习

三、功能特点

1.可以对工业液压元件进行拆装实验。

2.为减小拆装时的碰撞而引起的噪音，在台面上铺设有防静电皮垫。

3.台面上还设有小元器件盒，以防止零件的丢失。

4.设计了一块拆装垫块防止拆装时损坏桌面。

5.设有机床台灯、交流电源插座。

6.实训桌表面为双层亚光密纹喷塑工艺处理。

四、实训项目

1.油泵拆装实验

2.液压油缸拆装实验

3.方向阀拆装实验

4.压力阀拆装实验

5.流量阀拆装实验

五、设备配置
