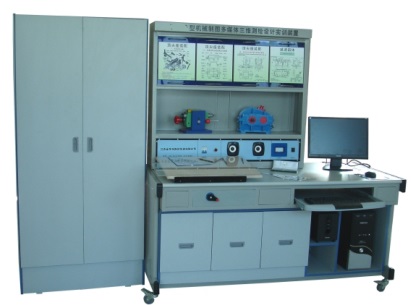

本公司首创研制开发，集设计、测绘、创新于一体的多媒体机械制图实训设备，适用于《技术制图》、《机械制图》、《工程制图》等课程。《机械制图》是高职高专机械类专业学生必修的一门专业技术基础课。 本机械制图实训装置 是培养学生正确识读和绘制机械图样，增强学生工程基础能力，实践性较强的应用型设备。同时，借助于计算机图形学技术和多媒体技术， 采用机械制图多媒体软件用电脑演示三维动态模型， 加强直观性教学，做到教学内容直观形象提高学习兴趣、降低学习难度。实训装置还采用绘图板来画图，制图板的上下升降采用电动控制；实训装置采用 36 件模型供学生使用。

二、产品特点

1 、实验台采用电脑一台、 19寸显示器一台、鼠标、键盘各一个

2 、利用多媒体软件界面，用三维动画生动演示模型、使学生实现理论与实际的紧密结合。

3 、利用三维动画文件，指导学生独立分析模型形状，培养看图识图分析能力。

4 、利用实物模型让学生深入了解模型结构，增加学生设计与分析课程内容，培养学生的创新意识。

三、本机械制图实训装置的任务

1 、培养绘制工程图样的能力。

2 、培养阅读工程图样的能力。

3 、培养徒手绘画草图的能力。

4 、培养对三维空间逻辑思维和形象思维能力。

四、主要技术参数

1 、工作电源：单相 220V 交流电源。

2 、结构：实验台为铁质钣金喷塑结构，坚固耐用。

3 、工作环境：温度 -10 0 -+ 40 0 C 。

4 、整机功耗：＜ 1KW

5 、实验台外形尺寸： 1600 × 750 × 1750mm

五、实验台内容配置
