一、概述
便携式气动传动基础实训箱是根据《液压与气压传动》、《气动控制技术》等，是我公司根据各大专院校机电一体化对气、电、液控制的教学大纲要求，气动与继电器控制实训设备的优点，采用了开放型综合实训箱结构，使气动原理与自动控制理论得到有效的运用，广泛征求专家教授与老师的意见，经不断创新改进研制而成。
气动实训元件均为工业型元件。掌握几十种基本实训回路的工作过程及原理。实训回路组装快捷、方便。简单实用。
二、主要技术参数
1、输入电源：220V．允差±l0%，50Hz；
2、控制电压：DC24V；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、小型无油静音空压机：工作电源：AC220V；电机功率：550W公称容量8L；
   额定输出气压0.5Mpa；
6、外形尺寸：550mm×350mm×230mm；
三、实训箱特点要求

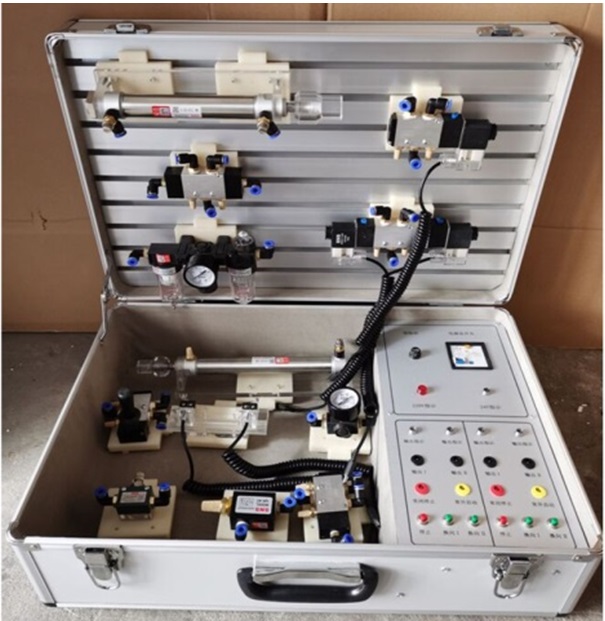

1、实训箱主要由铝合金机箱、各种标准气动工业元件、和电气控制器件等
组成。
2、实训箱结构紧凑、轻便实用，各个气动元件成独立模块，且装有带弹性插脚底板，学生可方便、随意地将元件按放在实训面板上，回路搭接采用快换接头，布局灵活，拆接方便快捷。
3、实训气源压力低，系统额定压力为0.5 Mpa，电气控制采用低电压直流
24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
4、实训控制单元采用独立的继电器控制单元进行电气控制，
5、能开设出压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目，可带进教室实训演示。
四、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、单缸单往复控制回路
10、卸荷回路
11、快速排气阀应用回路
五、气动实训箱配置清单

序号	名称	型号	单位	数量
1	实训箱		箱	1
2	小型无油静音空压机		台	1
3	单作用缸	QGX25ⅹ100	只	1
4	双作用缸	QGX25ⅹ100	只	1
5	三联件	AC2000	只	1
6	手动换向阀	H210—08	只	1
7	单电磁换向阀（二位五通）	4V210-8	只	1
8	双电磁换向阀（二位五通）	4V220-8	只	1
9	单气换向阀（二位五通）	4A210—08	只	1
10	双气换向阀（二位五通）	4A220—08	只	1
11	行程阀（机控）	MOV—2	只	1
12	行程阀（按钮）	MOV—3A	只	1
13	快速排气阀	QE—02	只	1
14	单向节流阀	ASC-08	只	1
15	行程开关（装在缸体上）		只	2
16	气管	PU6ⅹ4	米	10
17	三通（T型三通）	Ø 6	只	4
18	三通（Y型减径三通）	Ø 8—Ø 6	只	1
19	四通	Ø 6	只	2
20	剪刀	1	把	1
21	活动板手	1	把	1
22	气孔塞头	Ø 6	只	50
23	气动实训说明书		册	1
