便携式液压传动基础实训箱

便携式液压传动基础实训箱

FCYY-857便携式液压传动基础实训箱 一、技术性能 1.输入电源:单相三线~220V10% 50Hz 2.装置容量:<0.5kVA 3.实训箱外形尺寸:550mm350mm230mm 4.定量齿轮泵:额定压力2.5MPa,额定流量 4L/min 5.交流调速

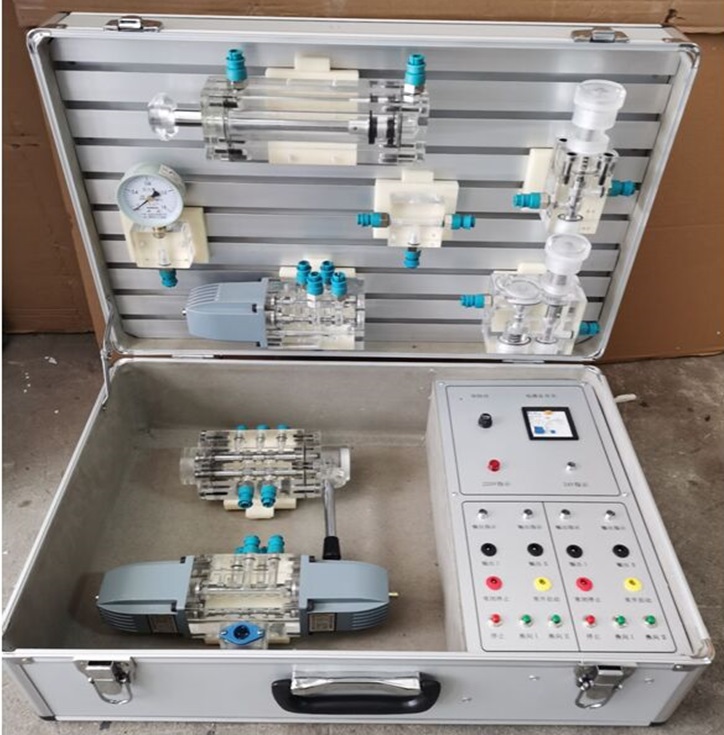

FCYY-857便携式液压传动基础实训箱

一、技术性能
1.输入电源:单相三线~220V±10% 50Hz
2.装置容量:<0.5kVA
3.实训箱外形尺寸:550mm×350mm×230mm
4.定量齿轮泵:额定压力2.5MPa,额定流量 4L/min
5.交流调速电机:额定电压 AC220V,额定功率250W,额定转速1400r/min
二、技术要求
1.装置采用模块化设计,液压系统回路建立在铝型材组建的平台上,电气控制部分采用挂箱结构,泵站采用透明有机玻璃设计,供/回油均采用快速接头连接方式,可根据实训需要随时更换操作地点。也可以直接放置理论教室,边讲理论边演示动作及过程,加强加深对理论的理解。
2.液压元件采用透明有机玻璃加工的阀体,阀芯结构及动作状态均可清晰可见,系统用油专门采用工业红色液压油,系统运行时可清晰观察到液体的流向及液压元件阀芯的工作过程。
3.连接软管采用透明材质制作而成,配有封闭式快速接头,可以进行系统的反复插拔连接,操作方便,可靠性好。
三、基本配置及功能
1.装置由实训箱、实训对象、液压泵站、液压元件等组成。
序号 模块 名称 规格型号 单位 数量
1 基础平台 电气控制实训箱 600mm×340mm×230mm 1
2 实训对象 采用:专用铝合金型材, 1
3 透明液压元件 双作用液压缸 透明液压元件 1
4 三位四通电磁换向阀(O型) 透明液压元件 1
5 直动式溢流阀 透明液压元件 1
6 先导式减压阀 透明液压元件 1
7 节流阀 透明液压元件 1
8 压力表座 透明液压元件 1
9 耐震压力表 量程0~1.6MPa 1
10 液压泵站 油箱 透明有机玻璃 1
11 交流调速电机 含调速器 1
12 定量齿轮泵 CB-B4 1
13 液压油 L-HL46号液压油 KG 5
14 电气控制部件 调速器 调速范围:90~1400r/min 1
15 接近开关   2
16 其它配件 电磁阀连接线   1
17 国标电源线   1
18 配套工具 螺丝刀 十字 1
19 活动钣手 0-150mm 2
20 资料 实训使用指导书   1

2.实训装置基本配置及功能
四、实训项目
1、用手动换向阀的换向回路
2、用O型换向阀的换向回路
3、压力调定回路。
4、用减压阀的减压回路。
5、用溢流阀的调压回路。
6、进油节流调速回路。
7、回油节流调速回路。
8、变量泵调速回路。
9、自动控制换向回路。
FCYY-857便携式液压传动基础实训箱
