FCCGQ-2型检测与转换（传感器）技术实训装置

FCCGQ-2型检测与转换（传感器）技术实训装置本装置完全采用实用的传感器元部件，模块化设计。紧密结合现代传感器和检测技术的发展，使学员对传感器和检测技术的现状和未来有较为全面的

本装置完全采用实用的传感器元部件，模块化设计。紧密结合现代传感器和检测技术的发展，使学员对传感器和检测技术的现状和未来有较为全面的了解和认识。不仅适合职业教育的检测技术、仪器仪表以及自动控制等专业的实训，而且也适用工业电气、机电一体化机电设备安装、电动电气等方面的技术人员培训。

一、技术性能
1、输入电源：AC220V±5% 50±1Hz
2、额定电流：≤5A
3、直流电源：±5V ±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、实验台规格外形尺寸：1600×750×1100mm
二、配置及技术性能

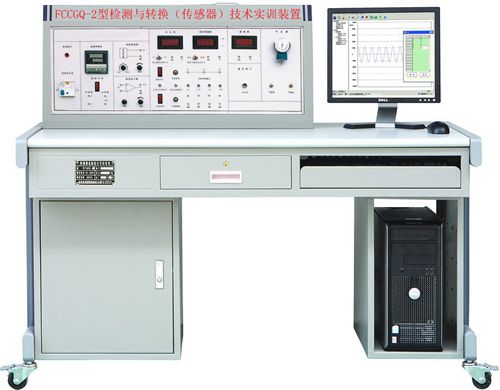

实训装置由控制屏、实训桌、实训模块和数据采集卡模块等组成。
(一)控制屏(铁质双层亚光密纹喷塑结构，铝质面板)
1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可
调，输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直
流放大器。
5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
7、温度表：0-150℃度，精度1%。
8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
9、机械式压力表：0-40Kpa，精度2%。
10、手动气压源：0-40Kpa。
三、三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。
四、数据采集卡及处理软件：
数据采集采用ARM系统，上位机三大数据传输方式:USB,WIFI,以太网。模式可使用上位机软件相互切换。Usb为有线近程接入方式，wifi及以太网可通过上位机远程配置和接入，内置出厂设置按钮。数据采集方式为单步采集及连续采集方式，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，软件可配置。量程自动切换。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
五、传感器种类及技术指标：（参考值）

序号	实验模块	传感器名称	量程	精度
1	电阻霍尔式传感器模块	电阻式传感器	± 2mm	± 1.5%
2	电阻霍尔式传感器模块	霍尔式传感器	≥ 2mm	0.1%
3	电容式传感器模块	电容式传感器	± 5mm	± 1.3%
4	电感式传感器模块	电感式传感器	± 5mm	± 3%
5	光电式传感器模块	光电式传感器	0-2400转/分	≤ 1.5%
6	涡流式传感器模块	涡流式传感器	≥ 1mm	± 3%
7	温度式传感器模块	温度式传感器	0-100℃	± 2%
8		磁电式传感器		0 .5V/m
9	压电式加速度传感器模块	压电式加速度传器	1-30Hz	± 2%/s
10	光纤式传感器模块	光纤式传感器	≥1.5mm	± 1.5%
11	压力传感器模块	压力传感器	0-50kpa	± 2%
12	超声波传感器模块	超声波传感器	20-60cm	1cm
13		MQ3气敏传感器	50-200ppm
14	湿敏传感器模块	湿敏传感器	10-95%RH	± 5%
15		霍尔式测速传感器	0-2400转/分	± 1.5%
16		涡流测速传感器	0-2400转/分	≤ 1.5%
17		磁电测转速传感器	0-2400转/分	≤ 1.5%
18		转速传感器	0-2400转/分	≤ 1.5%

六、传感器特点：
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
5、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
七、传感器实验内容如下：带*为实验为思考实验

1	电阻式传感器的单臂电桥性能实验
2	电阻式传感器的半桥性能实验
3	电阻式传感器的全桥性能实验
4	电阻式传感器的单臂、半桥和全桥的比较实验
5	电阻式传感器的振动实验*
6	电阻式传感器的电子秤实验*
7	变面积式电容传感器特性实验
8	差动式电容传感器特性实验
9	电容传感器的振动实验*
10	电容传感器的电子秤实验*
11	差动变压器的特性实验
12	自感式差动变压器的特性实验
13	差动变压器的性能实验
14	激励频率对差动变压器特性的影响
15	差动变压器的振动实验*
16	差动变压器的电子秤实验*
17	光电式传感器的转速测量实验
18	光电式传感器的旋转方向测量实验
19	接近式霍尔传感器实验
20	霍尔传感器的转速测量实验
21	霍尔传感器的振动测量实验
22	涡流传感器的位移特性实验
23	被测体材质对涡流传感器特性的影响实验
24	涡流式传感器的振动实验
25	涡流式传感器的转速测量实验
26	温度传感器及温度控制实验（AD590）
27	磁电式传感器的特性实验
28	磁电式传感器的转速测量实验
29	磁电式传感器的应用实验*
30	压电加速度式传感器的特性实验
31	光纤传感器的位移特性实验
32	光纤传感器的振动实验
33	光纤传感器的转速测量实验
34	压阻式压力传感器的特性实验
35	压阻式压力传感器的差压测量实验*
36	超声波传感器的位移特性实验
37	超声波传感器的应用实验
38	气敏传感器的原理实验
39	湿度式传感器原理实验

八、传感器配置清单：

序号	器件名称	单位	数量	备注
1	实训台	台	1
2	实训桌	张	1
3	升降圆凳	张	2
4	电阻式霍尔式传感器转换电路	块	1
5	电容式传感器转换电路	块	1
6	电感式传感器转换电路	块	1
7	光电式传感器转换电路	块	1
8	涡流式传感器转换电路	块	1
9	温度式传感器转换电路	块	1
10	压电加速度式传感器转换电路	块	1
11	光纤式传感器转换电路	块	1
12	压力传感器转换电路	块	1
13	超声波传感器转换电路	块	1
14	湿敏传感器转换电路	块	1
15	电阻式传感器	个	1
16	电容式传感器	个	1
17	霍尔式传感器	个	1
18	电感式传感器	个	1
19	光电式传感器	个	1
20	涡流式传感器	个	1
21	涡流测速传感器	个	1
22	温度式传感器	个	1
23	磁电式传感器	个	1
24	磁电测速传感器	个	1
25	压电加速度式传感器	个	1
26	光纤式传感器	个	1
27	压力传感器	个	1
28	超声波传感器	对	2
29	气敏传感器	个	1
30	湿敏传感器	个	1
31	霍尔式转速传感器	个	1
32	转速传感器	个	1
33	位移台架	套	1
34	光纤位移台架	个	1
35	测微器	把	1
36	压力表	只	1
37	橡皮气囊	个	1
38	三通管	条	1
39	铁片、铜片、铝片各一片	片	3
40	温度计0-100℃	条	1
41	Φ8×4磁钢	粒	1
42	超声波反射挡板	块	1
43	传感器实验指导书	册	1
44	实验连接导线	条	25
45	数据采集连接线	条	1
46	数据采集处理软件	盘	1
