一、产品概述
数控铣床综合实训系统是专门为职业院校、技工学校、职业教育培训机构研制的数控铣床装调维修技能实训考核设备，根据机电类行业中数控机床维修技术的特点，并结合数控机床装调维修工的技能鉴定要求，对数控机床电气控制及机械传动进行研究，针对实训教学活动进行了专门设计，包含了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，强化了学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力，适合机电类相关专业的教学和培训，也适合数控机床装调维修工、车工等工种的考核与鉴定。

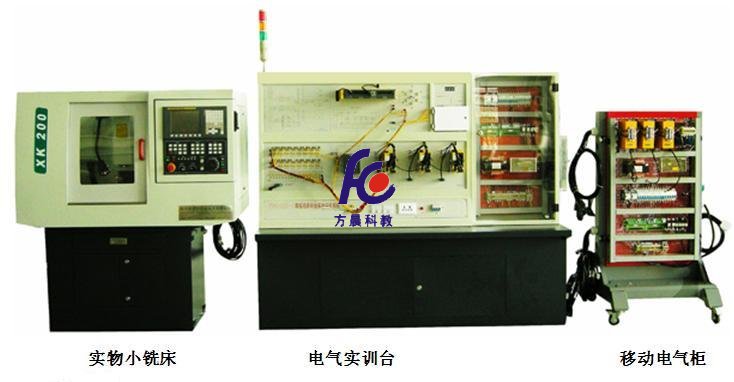

西门子808D数控铣床综合实训系统

二、数控铣床综合实训系统产品特点
1.产品依据数控机床装调维修工职业及岗位的技能要求，结合数控机床维修技术领域的特点，能让学员在较为真实的环境中进行训练，以锻炼学员的职业能力，提高职业素养。
2.产品结合目前国内数控系统的使用情况，以及数控教学和设备的现状，提供了西门子808D数控系统，符合目前国内数控教学的现状和特点，为数控教学和实操训练提供支撑。
3.以实际工作任务为载体，根据工作任务开展过程中的特点划分实施环节，分系统设计、电气安装与连接、机械装配与调整、机电联调与故障排除、机床精度检测、机床试加工等几个真实工作过程的职业实践活动，再现典型数控机床电气控制及机械传动的学习领域情境，着重培养学员对数控机床的机械装调、电器安装接线、机电联调、故障检测与维修、数控机床维护等综合能力。
4.与实际应用技术相结合，包含数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，培训学员对数控机床装调的基本工具和量具的使用能力，强化学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力。
三、技术性能
1．输入电源：三相四线AC380V±10%  50Hz
2．装置容量：＜2kVA
3．外形尺寸：800mm×600mm×1800mm（机床实训柜）、1120mm×1170mm×1600mm（实物铣床）
1200mm×600mm×780mm（操作台）
四、XK200型实物小铣床主要参数：

五、实验实训内容
1、数控机床报警识别、故障诊断及维修
2、数控系统软硬件组成、安装、参数设置、调试
3、交流伺服驱动的接线、调试及动态特性
4、变频主轴电机的接线、参数设置和调试
5、直线插补、圆弧插补、三轴联动等数控原理实验
6、PLC指令、编程、接线及在数控机床中的应用
7、输入输出接口的定义、设置及调试
8、数控机床电气柜的设计、排列、安装、接线
9、低压电气元件的原理、性能及接线
10、霍尔元件、接近开关等传感器的原理和应用
11、圆光栅（编码器）及电子手轮的实际应用
12、六工位加工中心模拟刀库控制原理及调试
13、反向间隙、丝杠螺距误差补偿功能应用
14、数控系统数据备份、与计算机的通讯
15、数控铣床气动系统原理和调试
16、数控铣床机械精度检验
17、数控铣床定位精度、重复定位精度检验
18、基于CAD/CAM的DNC应用
19、数控机床的编程、模拟及实际操作加工
20、电气柜与实验台并联控制机床，可进行机床电气柜的接线、调试等实训
六、设备主要配置清单

七、随机工具、资料
