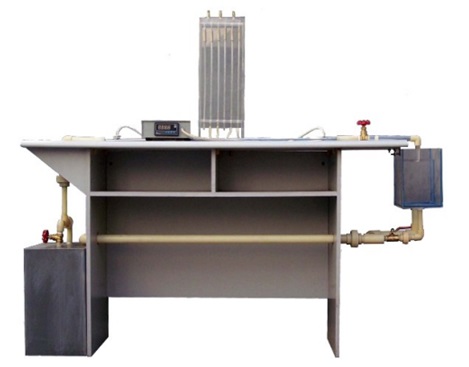

FCT061自循环沿程阻力实验仪
单价：6200/台
一、实验目的
1、加深了解圆管层流和紊流的沿程损失随平均流速变化的规律，绘制lghf～-lg 曲线；
2、掌握管道沿程阻力系数的量测技术和应用压差计的方法；
3、将测得的Re-λ关系值与莫迪图对比，分析其合理性，进一步提高实验成果分析能力；
4、定量测量实验——可对层流和湍流2个区域的沿程水头损失因数测量与分析；
5、定性分析实验——设计测定实验管段平均当量粗糙度D的实验；
6、测定等断面直管道中不同雷诺数时的沿程阻力系数，并熟悉流体在管中流动时的能量损失。
二、技术参数
1、水泵：功率90W，扬程：8m，额定流量：10L/min；
2、实验水箱是由有机玻璃精制而成，并带有稳压溢流口；
3、蓄水箱：PVC板制做而成，容积为：60L；
4、沿程阻力管：有机玻璃管，Φ14mm总长1200mm；
5、运行环境：温度0~40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作；
6、测压管：φ8×400mm透明有机玻璃管；
7、常温、常压下运行,电源电压AC220V*300W。
三、产品规格与附件
1.主要配置：储水箱、上水管、溢流管、整流栅、溢流板、溢流箱、取压管、阀门 、测压计、调节阀、回水箱、计量箱、回水管、无缝一体式不锈钢可移动式实验台。
2.外形尺寸：1560×400×1400mm。
