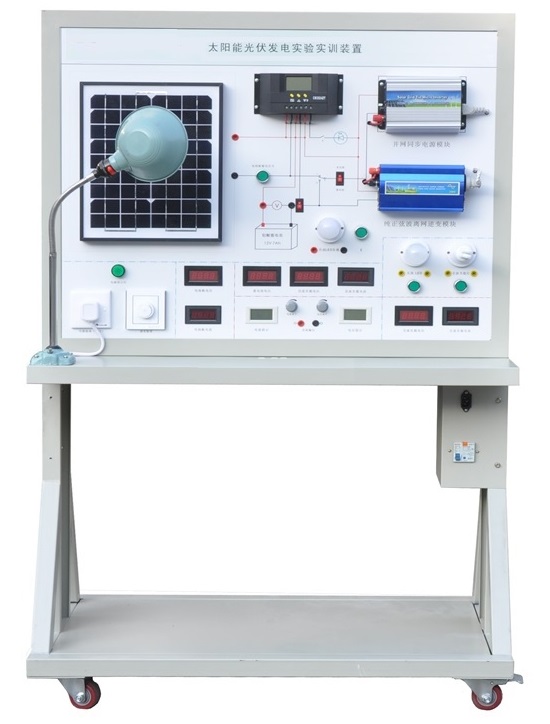

该实训装置采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
一、主要技术指标及规格：
  1.太阳能电池组具体参数如下：
  ◆ 峰值功率：30W
  ◆ 功率电压：17.5V
  ◆功率电流：1.95A
  ◆ 开路电压：22V
  ◆ 短路电流：2.2A
  ◆ 安装尺寸：350*490*18mm
2.太阳能控制器具体功能如下
  ◆ 使用单片机和专用软件，实现智能控制，12/24电压自动识别系统。
  ◆ 采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
  ◆ 多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
  ◆ 具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
  ◆ 浮充电温度补偿功能。
  ◆ 使用了数字LED显示及设置，一键式操作即可完成所有设置，方便直观。
3.蓄电池：一般为铅酸电池，具有如下特点：
◆ 自放电率低
◆ 使用寿命长
◆ 深放电能力强
◆ 充电效率高 工作温度范围宽
4.离网逆变器：正弦波逆变器，具体功能参数如下：
◆ 纯正弦波输出(失真率<4%)
◆ 输入输出完全隔离设计
◆ 能快速并行启动电容、电感负载
◆ 三色指示灯显示，输入电压,输出电压，负载水准和故障情形
◆ 负载控制风扇冷却
◆ 过压/欠压/短路/过载/超温保护
5．负载：
◆ 直流负载包括：LED灯，风机等；
◆ 交流负载包括：节能灯和交流电机等。
6.并网逆变器：
   并网逆变器具有DC－DC和DC－AC两级能量变换的结构。DC－DC变换环节调整光伏阵列的工作点使其跟踪功率点；DC－AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。
7.监测仪表：
   完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流。
三、实验项目：
   实验一 太阳能光伏板能量转换实验
    实验二 环境对光伏转换影响实验
    实验三 太阳能电池光伏系统直接负载特性实验
    实验四 太阳能控制器工作原理实验
    实验五 接反保护实验
    实验六 太阳能控制器对蓄电池的过充保护实验
    实验七 太阳能控制器对蓄电池的过放保护实验
    实验八 夜间防反充实验
    实验九 离网型逆变器工作原理实验
    实验十 独立光伏发电实验
    实验十一 并网型逆变器工作原理实验
    实验十二 光伏并网实验
