车号：新能源汽车
型号：FC-XNY-20
品牌：上海方晨

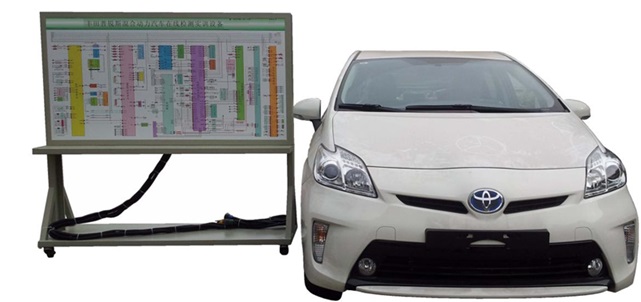

                                           设备名称：FC-XNY-20型油电混合动力整车在线检测实训系统
一、产品简介
本实训系统以整车为基础,通过内外综合改装，使之具备强大的教学功能和考核实训功能。改造后的实训整车，在各个系统均能正常运行的情况下，同时又具备故障设置与检测、故障的诊断与排除等实训操作。发动机能启动运行、加速减速；空调系统制热、制冷工作正常；变速器可以挂挡、起步、行驶、制动、停车；灯光系统的点亮与关闭；动力转向的工作与停止；车门的开锁落锁、玻璃上升下降；机械部分可以实地拆装演练；底盘系统保养维护；电路系统可以检测各个系统的工作情况、电控系统可以随意操作与教学相关的各项操作。如读取故障码、观察数据流、动态测试等。能满足中高等职业院校和培训机构对整车结构、工作原理、维修保养、故障排除等的教学需要。本实训系统实训功能强大、操作简单、安全可靠、美观大方。
二、结构组成
实训整车由数据检测台和考核控制柜三大部分组成。数据监测台带有原车电路原理图板及检测端子、数显表、诊断接口、指示灯、各个系统压力表等。控制柜设有故障设置和排除系统。配套智能考核系统、线路控制系统以及设备控制机构。配套附件清单有：保险丝、LED指示灯、开关、出厂合格证、保修卡等、设备使用操作及实训指导资料。
三、实训功能
1.发动机电控系统的数据监测、数据读取、故障设置与排除实训；
2.发动机机械系统的拆装、保养、维护实训；
3.变速器电控系统的数据检测、数据读取、故障设置与排除实训；
4.变速器机械系统的拆装、保养、维护实训；
5.空调系统的数据监测、数据读取、故障设置与排除实训；
6.空调系统的压力检测、冷媒的加注、查漏抽真空等操作；
7.转向系统的拆装、保养、维护等操作；
8.制动系统的数据检测、数据读取、故障设置与排除实训；
9.械系统的拆装、保养、维护实训；
10.灯光系统的数据检测、数据读取、故障设置与排除实训；
11.仪表系统的数据检测、数据读取、故障设置与排除实训；
12.雨刮系统的数据检测、数据读取、故障设置与排除实训；
13.起动系统数据检测、数据读取、故障设置与排除实训；
14.充电系统数据检测、数据读取、故障设置与排除实训；
15.悬架系统的的拆装、保养、维护实训；
16.行驶系统的拆装、保养、维护实训；
四、技术参数：
1、外形尺寸：4630*1775*1485
2、检测控制柜： 1760 * 650*1846 mm
3、重    量：110Kg
4、工作温度：+-50
5、车   系：  丰田
6、车型：1.8L
7、排  量：1.8L
8、变速箱：E-CVT
9、综合工况油耗4.2L
