型号：丰田A340E
规格：FCQC-FSX-01
品牌：上海方晨

一、功能简介

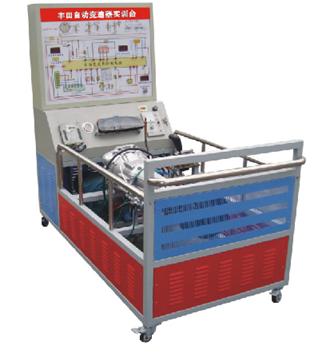

该设备采用丰田A340E电控自动变速器总成为基础，可调速三相异步电动机做动力源，对自动变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作。真实展示电控自动变速器组成结构和工作过程。
适用于各类型学校对自动变速器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的电控自动变速器、由可调速三相异步电动机驱动，可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作，充分展示自动变速器的组成结构和工作过程。
2.电机直接驱动变速器,电机与变速器通过联轴直接固定.
3.可通过变频器设定电机铭牌上规定的额定电流值，实现用电子热过载继电器来防止电机过载，为了防止机械设备起动/停止期间的冲击，可通过变频器设定进行加速/减速。
4.实训台面板采用耐创击、耐污染、防火、铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和实物，认识和分析自动变速器控制系统的工作原理。
5.实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
6.实训台面板上安装有汽车仪表、压力表、可实时显示发动机转速、车速、自动变速器的档位、主油道压力等参数变化。
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机自动变速器电控系统进行读取故障码、清除故障码等自诊断功能。
8.实训台面板上安装有自动变速器各电磁阀指示灯，实时显示各电磁阀的工作状态。
9.实训台配备有电机防护罩、输出轴防护罩等安全保护装置
10.设备面板柜：1.5mm冷板冲压成形，背面设置维修门；底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
1.外形尺寸：1600mm;900mm;1700mm
2.动力电源：三相四线(或三相五线)380V±10% 50Hz
3.输入电源；交流220V±10% 50Hz
4.工作电源；直流12V
5.三相异步电动机：
6.电  压：AC 380V/660V
7.电  流：8.2A/4.7A
8.功  率：4KW/5.5kw
9.转  速：2880r/min
变频器：
1.功  率：5.5KW/7.5KW
2.输  入：AC 3PH 380V±15%
3.输  出：9A/13A  AC3PH  0~380V  0~400Hz
4.工作温度：-40℃～+50℃
5.钢管：40*40*3mm
5.移动脚轮：100*50mm
四、基本配置(每台)
