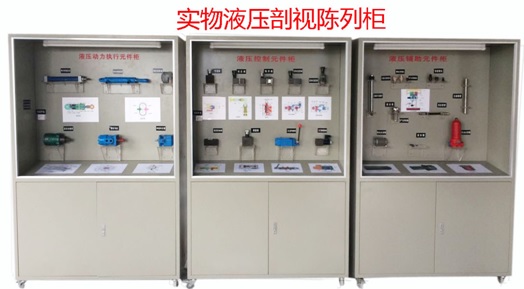

FC-15YG液压剖视/实物模型陈列柜

一、概 述

液压剖视/实物模型陈列柜采用各种实际工业液压元件，并将其关键部位进行剖视，学生可直接观察真实液压元件基本结构和类型，是替代液压元件结构挂图式教具的理想产品，适合各院校机械类相关专业《液压传动技术》、《液压与气动技术》等课程实训教学的。

二、液压剖视/实物模型陈列柜技术性能

输入电源：单相三线～220V±10% 50Hz

装置容量：＜0.5kVA

照明日光灯功率：30W

外形尺寸：1270mm×530mm×2000mm（单柜尺寸）

三、液压剖视/实物模型陈列柜产品特点

可视性强 液压元件采用工业现场用阀，将其相关主要部位进行剖面线切割，保留内部阀芯及垫圈的完整，可直接看到阀内的结构、阀体轮廓、阀芯结构等。

关联性强 装置所配元件均为经1/4剖视后的真实液压元件，同时在元件旁边配套有专针液压元件的理论结构说明，学生可以在边观察液压元件的内部结构，同时结合旁侧理论知识说明。加深对液压元件的结构及原理的记忆。

陈列柜柜体采用铁质双层亚光密纹喷塑结构，内装有照明日光灯，并配装玻璃推门防尘。

四、液压剖视/实物模型陈列柜基本配置及功能

1.本装置由成列柜、展示元件等组成。

2.实训装置基本配置及功能
