FC-QX05便携式气动实训箱

一、设备概述

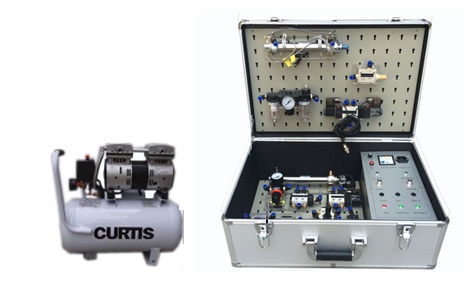

便携式气动实训箱主要由铝合金机箱、各种小型标准工业气动元件、电气控制部分、等组成，结构紧凑、轻便实用。学生可自主搭接气动回路和电气控制回路。能开设气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目。可带进教室作演示实验，适合职业院校液压与气动传动技术等课程的实训教学需要.

二、便携式气动实训箱技术参数

 1.供电电压：三相五线 AC 220 V±5%，50Hz；

2. 控制电压：DC24V；◎ 工作环境温度：－5℃～40℃；

3. 安全保护措施：安全性符合相关的国标标准；

4.外形尺寸（长×宽×高）：550mm×370mm×230mm；

三、便携式气动实训箱气动基本实训回路

1、单作用气缸的换向回路

2、双作用气缸的换向回路

3、单作用气缸速度控制回路

4、双作用气缸单向调速回路

5、双作用气缸双向调速回路

6、速度换接回路

7、缓冲回路

8、二次压力控制回路

9、单缸连续往复动作回路

10、卸荷回路

11、快速排气阀应用回路

四、便携式气动实训箱气动配置清单
